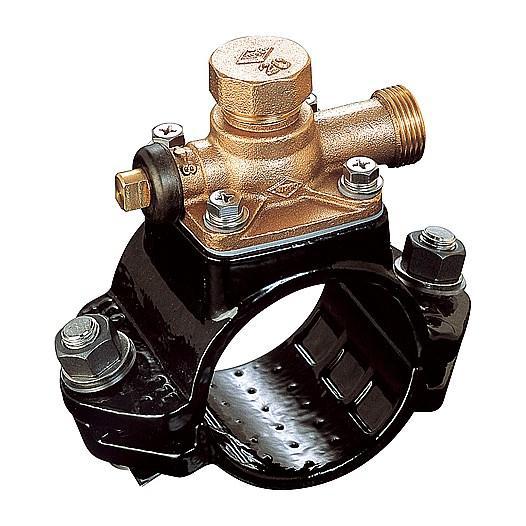

配水ポリエチレン管専用型浅層埋設対応 HP-FSB

製品の特長

  • 出水現場、雨天環境下での施工が可能
    ポリエチレン管への取り付けはボルト・ナットによる締め付け方式です。
  • 各種規格の配水ポリエチレン管に適合
    水道配水用ポリエチレン管の JWWA K 144、PWA001、PWA003、PTC K 02 それぞれの管に適合する機種 50mm~200mm用 を用意しました。
  • 浅層埋設に最適
    サドル機構部と止水機構部の接合はフランジ式で、分水栓の高さを低く抑えてあるため、 浅層埋設工事に最適です。
  • 耐食性、耐久性に優れる
    主要材質は、サドル機構部がダクタイル鋳鉄製でエポキシ樹脂粉体塗装を施してあります。
    止水機構部は砲金製で、ボルト・ナットは焼き付け防止のためにナット部にモリブデンコートが施されています。
  • ポリエチレン管の損傷や変形、回転やズレを防止
    過剰なトルクによるボルト・ナットの締付を防止するため、ストッパー機能が付いおり、締付け過ぎによる管の損傷や変形を防止します。
    また、サドル部に設けられた突起や凹部により、サドルの回転やズレを防止します。
  • 専用ハンディードリル (別売品です 本体には含まれません。)
    別売品の小型・軽量「専用ハンディードリル PHD」は、ホルソー型キリによる押し切りタイプで穿孔穴が非常にきれいに仕上がります。


承認図はこちら

仕様

  • 使用流体:水道水(常温)
  • 使用圧力:0.75MPa以下

認証登録

承認図

※上記商品名と図面登録名が異なる場合があります。
※承認図は製品の設計変更等により予告なく変更することがあります。
